Талреп ЗУМ 10.0 (М42) ВВ-ОС вилка-вилка с открытой сварной муфтой

Талреп 10,0 (М42) ВВ-ОС ГОСТ 96900-71

Талреп М42 ВВ-ОС ГОСТ 9690 — открытый талреп «вилка-вилка» для регулировки натяжения массивных растяжек, тросов, цепей и силовых такелажных соединений. На странице указаны цена, наличие, нагрузка 10 т, резьба М42, ход регулировки 265 мм, длина 762–1027 мм, размеры вилки и вес изделия. Подходит для промышленного монтажа, строительных объектов и заказа юридическими лицами со склада или под проектные требования.

12 256,8 ₽

Скачать ГОСТ 9690

Скачать ОСТ 5.2314

Описание

Талреп 10,0 (М42) ВВ-ОС — грузоподъёмный талреп в исполнении «вилка-вилка» с открытой сварной муфтой. Такой типоразмер применяют там, где требуется надёжно натянуть и зафиксировать массивные растяжки, тросы, цепи, стропы или другие силовые элементы. Изделие рассчитано на нагрузку 10 тонн и подходит для промышленного монтажа, строительных объектов, такелажных работ и сборки металлических конструкций.

Для М42 особенно важно проверять не только грузоподъёмность, но и геометрию соединения. У этого талрепа диаметр пальца составляет 45 мм, рабочий размер вилки — 98 мм, а длина меняется от 762 до 1027 мм. Если ответная проушина, серьга или кронштейн не совпадают по посадочным размерам, талреп может не встать в узел либо будет работать с перекосом. Поэтому при замене старого изделия или подборе по проекту нужно сверять весь набор размеров, а не только обозначение «10 т».

Что означает маркировка ВВ-ОС М42

Маркировка ВВ-ОС показывает конструкцию талрепа:

ВВ — «вилка-вилка»: вилочные наконечники установлены с обеих сторон;
ОС — открытая сварная муфта;
М42 — размер резьбы;
10,0 — расчётная нагрузка в тоннах.

Такой талреп также называют «открытый талреп вилка-вилка». Вилочные наконечники удобны для крепления через палец к проушинам, кронштейнам и другим ответным деталям. Открытая муфта позволяет контролировать положение резьбовых частей и рабочий ход при регулировке натяжения.

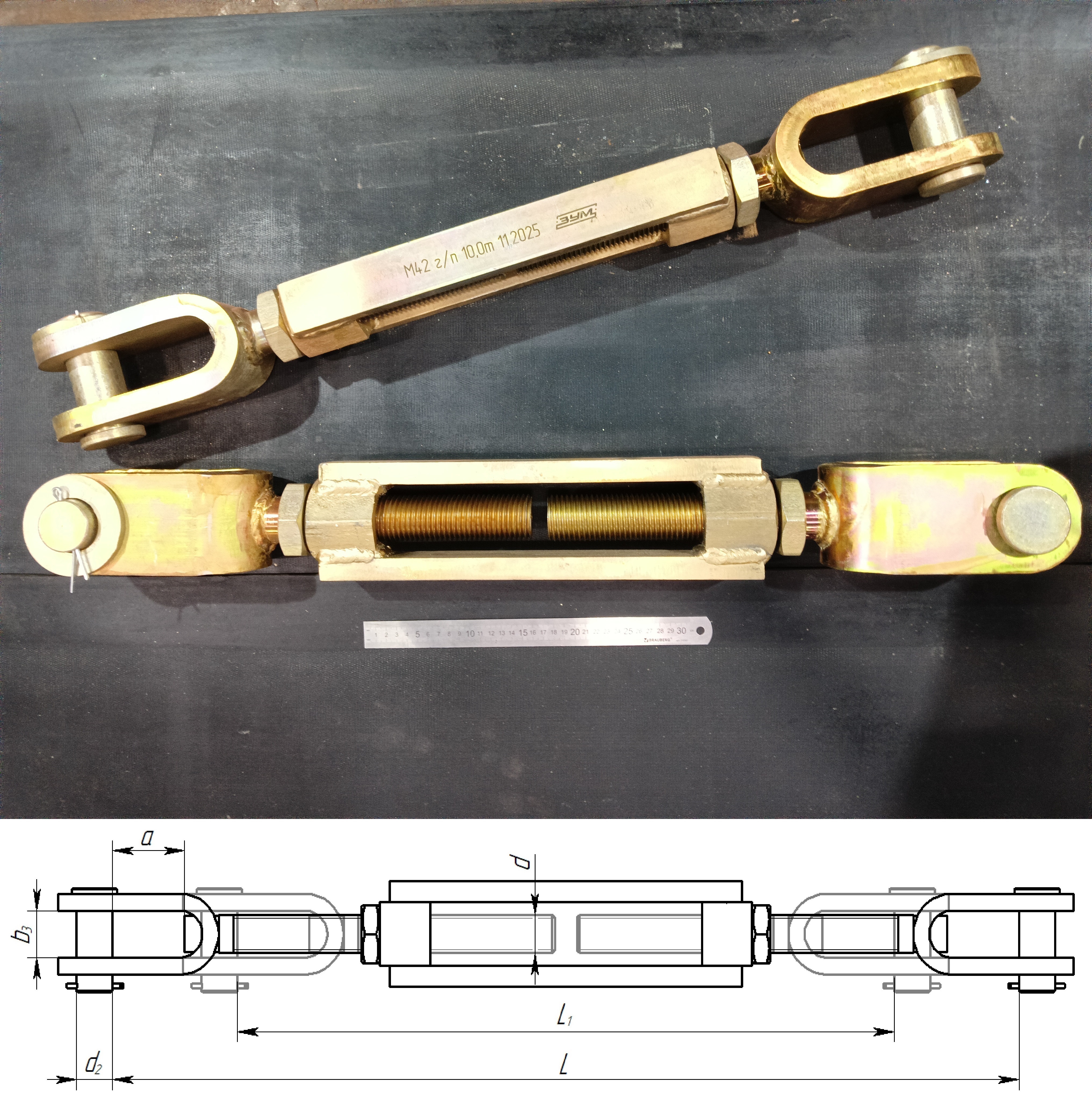

Характеристики

Параметр	Значение	Как использовать при подборе
Нагрузка, т	10,0 т	Сверить с расчётной нагрузкой узла и требуемым запасом прочности
Исполнение	ВВ-ОС	Подходит для вилочного крепления с обеих сторон соединения
Резьба, d	М42	Важна при замене талрепа и подборе совместимых резьбовых частей
Ход талрепа, L-L1,	265 мм	Показывает доступный диапазон регулировки длины и натяжения
Максимальная длинна L,	1027 мм	Нужна для проверки раскрытого положения в конструкции
Минимальная длинна L1,	762 мм	Нужна для проверки монтажного размера в стянутом положении
Диаметр пальца, d₃,	45 мм	Сверяется с отверстием ответной проушины или кронштейна
Ширина вилки, b₃,	52 мм	Сверяется с толщиной детали, которая устанавливается между щеками вилки
Рабочий размер вилки, а	98 мм	Помогает проверить, войдёт ли ответная деталь в вилочное соединение
Вес изделия,	23,6 кг	Учитывается при транспортировке, комплектации и монтаже на объекте

Когда стоит выбрать именно типоразмер М42 на 10 тонн

Талреп М42 выбирают для более тяжёлых узлов, где меньшие типоразмеры уже не подходят по нагрузке или посадочным размерам. В сравнении с talrep 8,0 (М39), модель М42 относится к следующему нагрузочному уровню: она рассчитана на 10 тонн, имеет больший диаметр пальца и увеличенный рабочий размер вилки. Это важно для объектов, где соединение должно выдерживать не только статическое натяжение, но и эксплуатационные нагрузки, возникающие при монтаже, фиксации и регулировке металлических конструкций.

При этом М42 не стоит выбирать «с запасом» без проверки узла. Увеличение нагрузки связано с увеличением габаритов: изделие тяжелее, палец крупнее, а минимальная длина больше. Если проект рассчитан под меньший типоразмер, замена на М42 может потребовать проверки ответных деталей и монтажного пространства.

ГОСТ 9690, ОСТ 5.2314 и подбор по документации

Талрепы по ГОСТ 9690 и ОСТ 5.2314 применяют в проектах, где требуется соответствие отечественным стандартам и заданной геометрии изделия. Внешне похожие аналоги по DIN могут отличаться резьбой, размерами вилки, ходом регулировки или требованиями к применению. Поэтому при подборе важно ориентироваться на стандарт, указанный в проектной документации, а не только на общую формулировку «талреп вилка-вилка».

Если изделие приобретается для замены, желательно сверить маркировку, нагрузку, резьбу, длину в минимальном и максимальном положении, диаметр пальца и размеры вилки. Если есть старый талреп, чертёж или спецификация, эти данные лучше приложить к заявке — так менеджер быстрее проверит совместимость и подготовит расчёт.

Что указать в заявке

Чтобы получить счёт или коммерческое предложение без лишних уточнений, укажите:

нужное количество талрепов 10,0 (М42) ВВ-ОС;
стандарт: ГОСТ 9690 / ОСТ 5.2314 или требования из вашей документации;
требуется ли поставка со склада или изготовление под заказ;
есть ли требования к материалу, покрытию, упаковке и комплекту документов;
город доставки и реквизиты организации;
чертёж, спецификацию или фото старого узла, если талреп подбирается на замену.

Если типовой талреп 10,0 (М42) не подходит по длине, вилке, ходу регулировки или нагрузке, можно отправить чертёж для расчёта нестандартного грузоподъёмного талрепа.
