Талреп ЗУМ 8.0 (М39) ВВ-ОС вилка-вилка с открытой сварной муфтой

Талреп 8,0 (М39) ВВ-ОС ГОСТ 96900-71

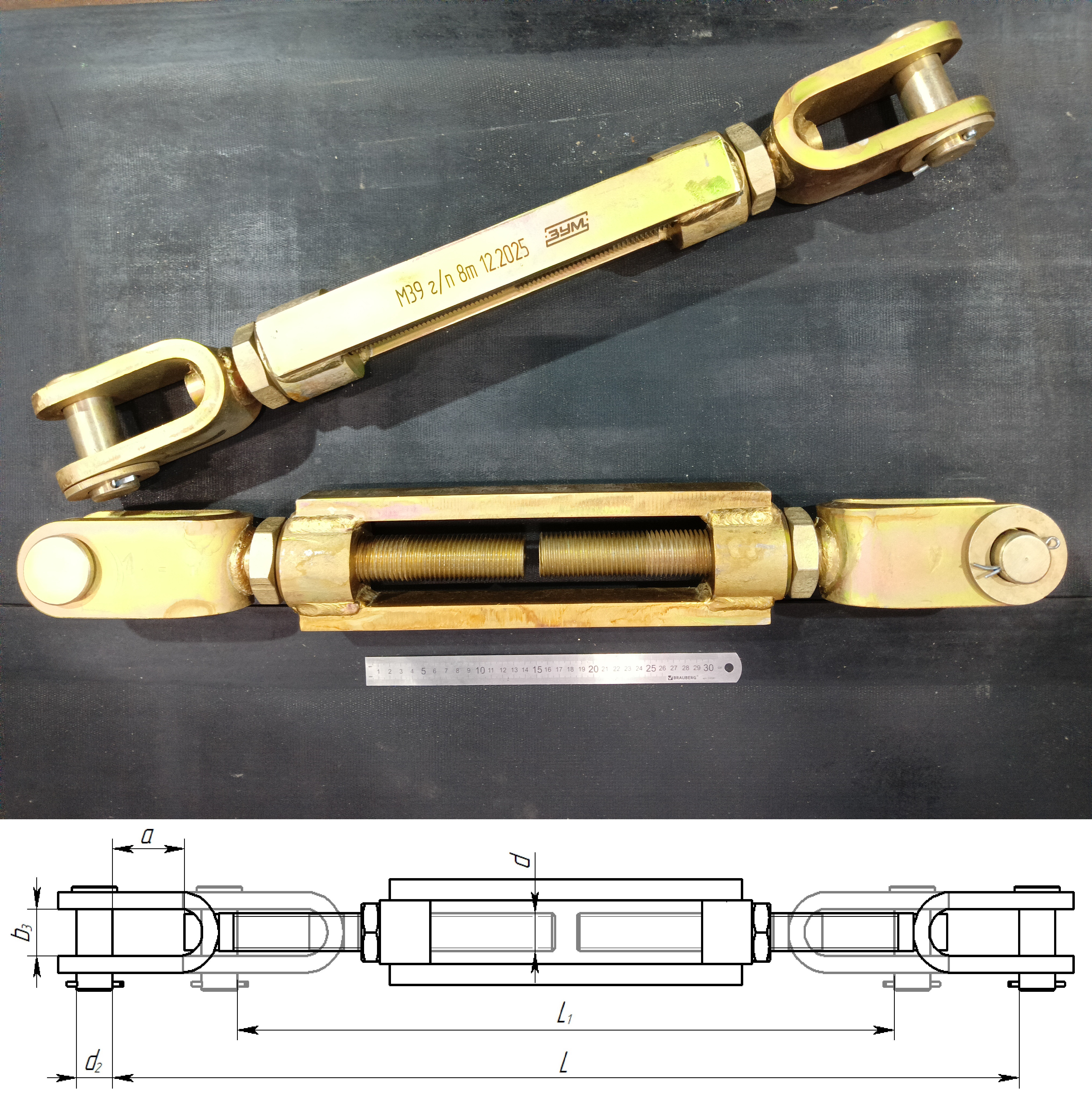

Талреп М39 ВВ-ОС ГОСТ 9690 — грузоподъёмный талреп «вилка-вилка» с открытой сварной муфтой для регулировки натяжения тросов, растяжек, цепей и такелажных соединений. На странице указаны цена, наличие, размеры и характеристики изделия: нагрузка 8 т, резьба М39, ход регулировки 265 мм, длина 722–987 мм. Подходит для строительных, монтажных и промышленных работ, а также для заказа юридическими лицами со склада или под проектные требования.

10 770 ₽

Скачать ГОСТ 9690

Скачать ОСТ 5.2314

Описание

Талреп 8,0 (М39) ВВ-ОС — грузоподъёмный талреп в исполнении «вилка-вилка» с открытой сварной муфтой. Такой типоразмер выбирают для узлов, где требуется не просто подтянуть трос или растяжку, а обеспечить регулируемое соединение с расчётной нагрузкой до 8 тонн. Изделие применяется в монтажных, строительных и промышленных работах, при сборке металлоконструкций, креплении растяжек, фиксации тяжёлых элементов и регулировке длины такелажных систем.

Главное отличие модели М39 от меньших типоразмеров — запас по нагрузке и габаритам соединительного узла. Здесь важны не только грузоподъёмность, но и ход регулировки, минимальная и максимальная длина, диаметр пальца и рабочий размер вилки. Эти параметры нужно сверять с проектной документацией, ответной проушиной, скобой или другим элементом крепления, чтобы талреп свободно устанавливался в узел и работал без перекоса.

Что означает исполнение ВВ-ОС

Маркировка ВВ-ОС описывает конструкцию талрепа:

ВВ — «вилка-вилка»: с обеих сторон установлены вилочные наконечники;
ОС — открытая сварная муфта;
М39 — размер резьбы;
8,0 — расчётная нагрузка в тоннах.

Исполнение «вилка-вилка» удобно там, где соединение выполняется через палец: вилку можно закрепить на проушине, кронштейне, серьге или другом ответном элементе. Открытая муфта позволяет визуально контролировать положение резьбовых частей и рабочий ход талрепа при натяжении.

Характеристики

Параметр	Значение	Как использовать при подборе
Нагрузка	8,0 т	Сверить с расчётной нагрузкой узла и коэффициентом запаса в проекте
Исполнение	ВВ-ОС	Подходит для крепления через вилочные наконечники с обеих сторон
Резьба, d	М39	Важна при замене талрепа и подборе совместимых резьбовых частей
Ход талрепа, L-L1,	265 мм	Показывает диапазон регулировки натяжения и длины соединения
Максимальная длинна L,	987 мм	Нужна для проверки раскрытого положения в конструкции
Минимальная длинна L1,	722 мм	Нужна для проверки монтажного размера в стянутом положении
Диаметр пальца, d₂,	40 мм	Сверяется с отверстием ответного элемента
Ширина вилки, b₃,	49 мм	Сверяется с толщиной проушины или кронштейна
Рабочий размер вилки, а	75 мм	Помогает проверить посадку соединяемой детали в вилке
Теоретическая масса, кг	20,8	Учитывается при транспортировке, монтаже и комплектации заказа

Когда стоит выбрать именно М39 на 8 тонн

Талреп 8,0 (М39) рационально использовать там, где малые типоразмеры уже не дают нужного запаса по нагрузке или не подходят по размерам соединяемых элементов. Он востребован в тяжёлых такелажных узлах, на строительных объектах, в промышленном оборудовании, при монтаже металлических конструкций и в системах, где требуется точная регулировка натяжения после установки.

Если задача связана с обычной лёгкой растяжкой, такой типоразмер может быть избыточным. Но если в проекте указаны нагрузка 8 т, резьба М39, вилочное крепление и исполнение по ГОСТ 9690, лучше использовать соответствующий талреп, а не заменять его изделием с близкими, но не идентичными параметрами. Особенно важно не подбирать замену только «по внешнему виду»: у похожих талрепов могут отличаться ход, диаметр пальца, ширина вилки и допустимая нагрузка.

ГОСТ 9690, ОСТ 5.2314 и отличие от DIN-изделий

Талрепы по ГОСТ 9690 и ОСТ 5.2314 применяются там, где в документации прямо указан отечественный стандарт, тип исполнения и расчётные размеры. Аналоги по DIN могут быть похожи по назначению, но отличаться геометрией, маркировкой, резьбовыми параметрами или требованиями к применению. Поэтому при замене талрепа в существующей конструкции нужно сравнивать не только грузоподъёмность, но и монтажные размеры: L, L1, ход регулировки, диаметр пальца, ширину и рабочий размер вилки.

Если у вас есть чертёж, спецификация или старый талреп для замены, перед заказом лучше передать менеджеру размеры и требования из документации. Это снижает риск ошибки при подборе и ускоряет расчёт.

Что указать в заявке

Чтобы быстро получить счёт или коммерческое предложение, укажите:

нужное количество талрепов 8,0 (М39) ВВ-ОС;
стандарт: ГОСТ 9690 / ОСТ 5.2314 или требования из вашей документации;
необходимость поставки со склада или изготовления под заказ;
требования к материалу, покрытию, упаковке и документам, если они заданы проектом;
город доставки и реквизиты организации.

Если типовой талреп 8,0 (М39) не закрывает задачу по длине, вилке или нагрузке, можно отправить чертёж или описание условий эксплуатации для расчёта нестандартного исполнения.
